合成樹脂瓦安裝方法詳解

發布日期：2016-04-12 |

加入收藏關注：

合成樹脂瓦安裝方法
一、安裝工具及配件
1、工具：工程線、手提電鉆、電鉆鉆頭套筒、手提切割機、卷尺、鋼尺、扳手、手提磨光機。
2、配件：防水圈、保護墊、自攻釘、防水帽（照片圖）。
3、附料：樹脂膠、樹脂粉或玻璃膠（施工中出現鉆孔鉆錯現象將兩種材料拌合后填補或用玻璃膠填補）。
二、屋面要求

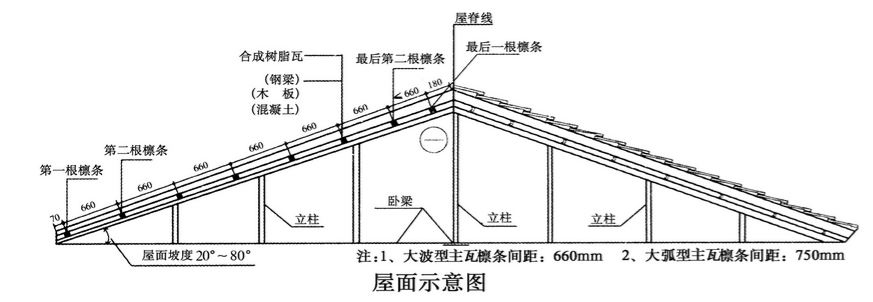

安裝合成樹脂瓦的坡面圖

1、坡度
合成樹脂瓦適用于坡度為20～80度的坡屋面（如上圖）。
2、檁條
常用檁條材料及尺寸：防腐木方60×40、方鋼管60×40×3、C型鋼100×50×3 。金屬檁條須刷防銹油一遍，面漆兩遍。木檁條須用防腐油或用瀝青油浸刷。
最上面檁條位置距屋脊線150mm，便于安裝正脊瓦，最下面檁條位置距屋檐口50～70mm。主瓦檁條間距建議660mm，大弧型主瓦檁條間距不得大于750mm。

三、合成樹脂瓦安裝

1、安裝次序

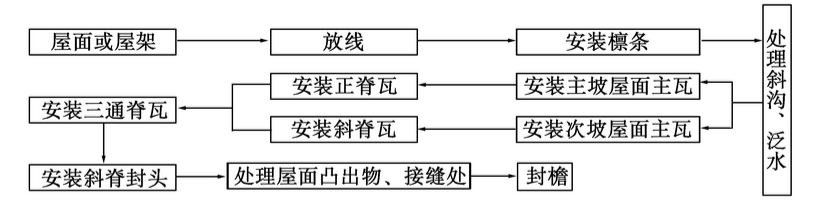

合成樹脂瓦安裝次序圖

2、放線
安裝前應根據現場屋面情況進行放線，這樣有助于安裝瓦時達到橫平豎直，保證安裝質量及達到美觀效果（見四坡屋面放線示意圖）。

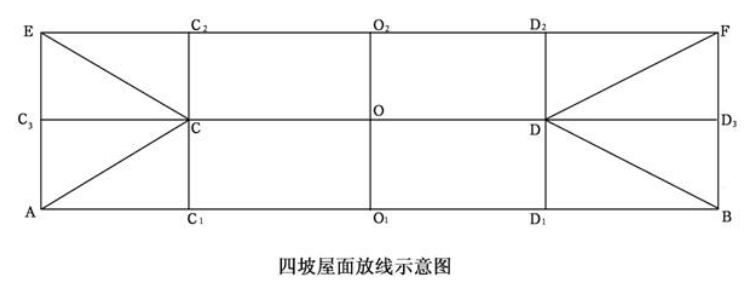

四坡面放線示意圖

3、安裝主瓦
兩坡屋面主瓦安裝時，一側波峰中心與CC1（CC2）或DD1（DD2）線重合，主瓦上、下部都應與CD、AB線平行，并從一側（CC1或DD1線）開始安裝（示意圖）。
第一張瓦的安裝最為重要，一定要保證瓦底邊與CC1（CC2）或DD1（DD2）線垂直不得傾斜，位置擺正后，在最下端檁條和瓦的中心位置（波峰）處將瓦固定（示意圖）。
為防止單向搭接造成的傾斜和不平整現象，主瓦橫向安裝要一上、一下排列，即第二張瓦扣壓第一張瓦和第三張瓦，第四張瓦扣壓第三張和第五張瓦并各搭接一個瓦波，其余以此類推（示意圖）。
安裝過程中要隨時檢查瓦底邊與施工線的垂直，確認無誤后再將固定件安裝齊全（示意圖）。
縱向安裝要搭接瓦的一個節長（示意圖）。
兩坡屋面主瓦安裝應兩側同步進行，以確保正脊瓦安裝的波峰吻合（示意圖）。
主瓦安裝選用直徑4mm、長度75mm的自攻釘；正脊瓦、斜脊瓦安裝根據固定位置的不同，選用直徑4mm,長度110-150mm的自攻釘（示意圖）。
固定瓦時先將防水圈置于保護墊下面的凹槽內,并將自攻釘穿過保護墊中心孔(弧面朝下),電鉆要與瓦面垂直,緊固瓦時釘?shù)乃删o要適中,完畢后再安裝防水帽（示意圖）。
鋼檁條采用自攻釘或不銹鋼角釘，木檁條采用自攻螺絲。在需固定的波峰上先鉆大于自攻螺絲直徑2mm的孔，每隔一個波峰固定一套配件（示意圖）。
四坡屋面安裝時先安主瓦（方法同兩坡屋）。主瓦安裝完畢后再安裝兩側三角形屋面，由中心線CC3、DD3為基準兩邊均分安裝，再沿斜線切割，以便于斜脊瓦的安裝（示意圖）。

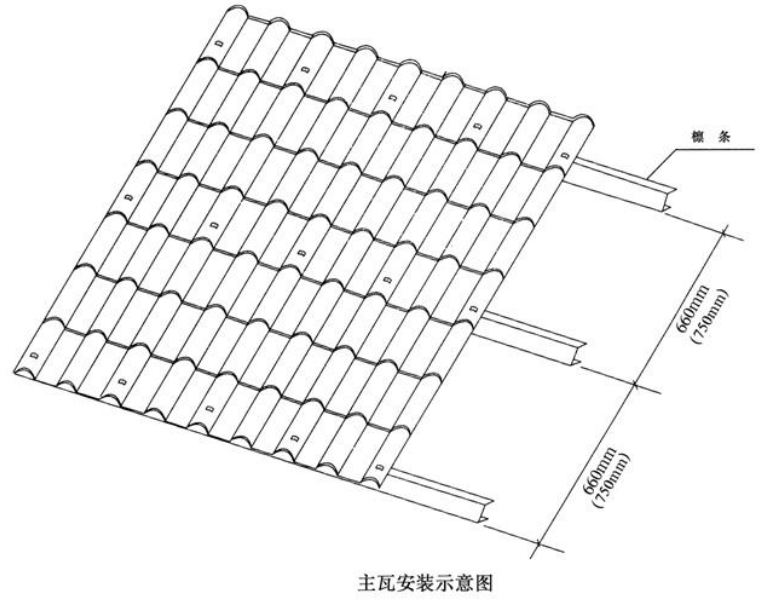

合成樹脂瓦主瓦安裝示意圖

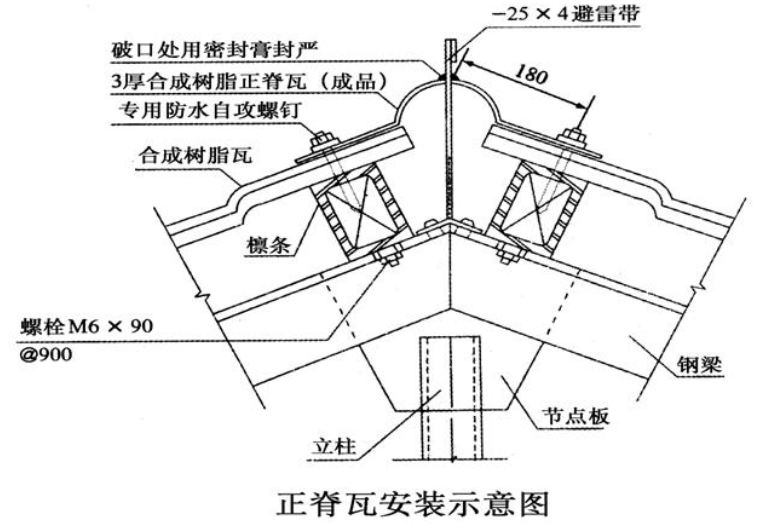

4、安裝正脊瓦
正脊瓦安裝在屋脊CD線上，安裝時要從主瓦區一側開始，第一張正脊瓦搭接處要避免與主瓦搭接處重疊，兩張正脊瓦之間搭接一個波形（示意圖）。
樹脂瓦正脊瓦安裝示意圖

5、安裝斜脊瓦
斜脊瓦安裝在多坡屋面三角形斜邊上，安裝時要上下對齊固定在主瓦檁條上，兩節斜脊瓦之間搭接30mm，最后安裝脊瓦末端（示意圖）。

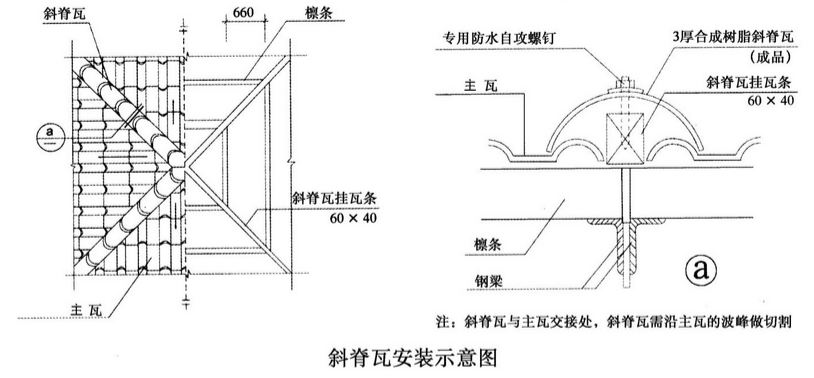

樹脂瓦斜脊瓦安裝示意圖

6、安裝三通瓦
三通脊瓦安裝在三面相交頂點，正、斜脊瓦安裝完畢后安裝三通脊瓦，安裝三通脊瓦時一邊搭接在正脊瓦下方，另兩邊搭接在斜脊瓦上方（示意圖）。
7、安裝封檐
封檐應與主瓦最下一節同時安裝，用主瓦末端自攻釘雙層固定在檁條上。如主瓦檐頭距離檁條過長，封檐長度不夠時，用螺栓單獨固定(畫圖示意)。

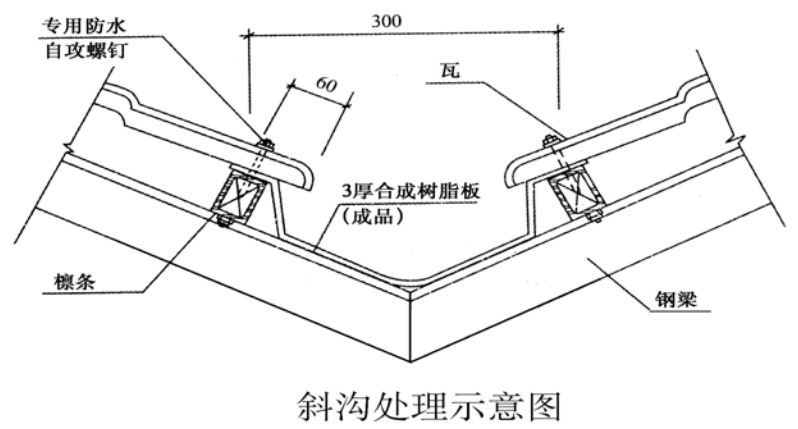

四、斜天溝的處理
屋面斜天溝可采用寬度1000mm、厚度0.5mm彩鋼板，或?qū)挾?00mm、厚度3.0mm的合成樹脂板等材料，根據現場結構配套定制，在主瓦安裝前先將天溝型板固定在檁條上，外露部分寬度為200mm～300mm（做法如下圖）。
樹脂瓦斜溝處理示意圖

五、屋面節點處理
1、挑檐安裝
為使邊檐和屋檐有效排水，同時保護下面檐板，檐口部位宜選用金屬滴水板或合成樹脂封檐板，由屋面邊檐向內伸金100mm向下彎曲蓋住檐口，在安裝瓦前先將金屬滴水板按圖所示固定在檐口及檁條上。

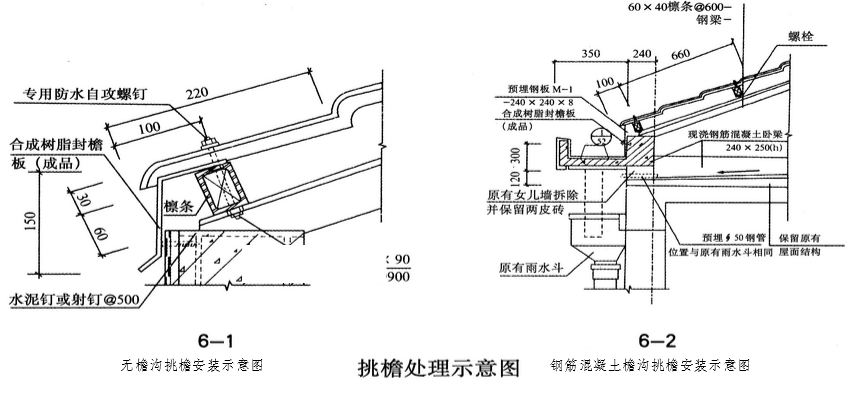

挑檐處理示意圖

2、山墻封檐泛水的處理

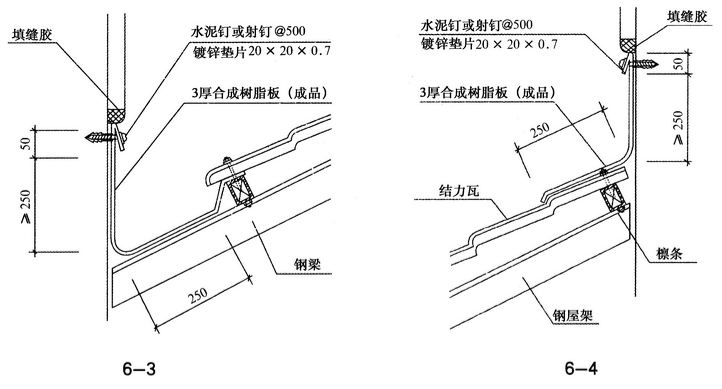

屋面與女兒墻體交接處的泛水處理：合成樹脂瓦板按圖6-3尺寸加工完畢后，一端用射釘固定在墻面上，另一端固定在瓦波上。
樹脂瓦山墻封檐泛水的處理

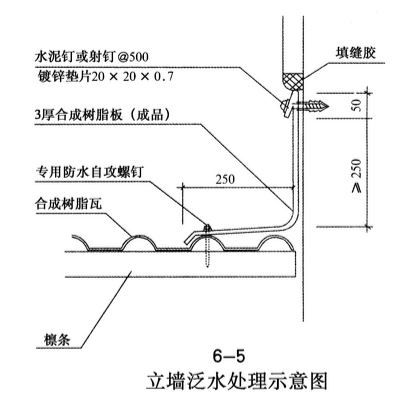

蓋板泛水：當屋面與垂直于屋面的墻體交接處的泛水處理完畢后，將合成樹脂瓦泛水蓋板分別固定在山墻兩側，見圖6-5所示。

備注：水箱、煙囪泛水與屋面瓦為四面相交，可分正面泛水，彎折泛水。正面上泛水是指屋面瓦位于構筑物斜上坡，可將合成樹脂瓦板按圖6-3尺寸加工，下端固定在構筑物腰線下面，上端固定在屋面瓦下檁條上面。正面下泛水是指屋面瓦位于構筑物斜下坡，可將合成樹脂瓦板按圖6-4尺寸加工，上端固定在構筑物腰下面，下方固定在瓦面上。彎折泛水是指屋面瓦位于構筑物兩側斜面相交，加工方式與正面下泛水是一樣的，如圖6-5所示。

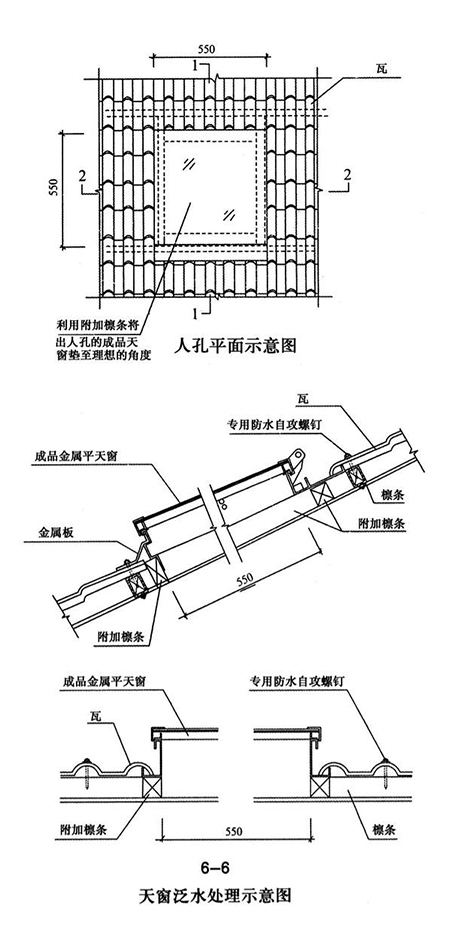

3、天窗泛水處理
在屋面瓦安裝前可先將天窗兩側和上坡的金屬板固定在屋面上，當天窗下坡的瓦安裝完畢后再將金屬排水板覆蓋在瓦上，如圖6-6所示。

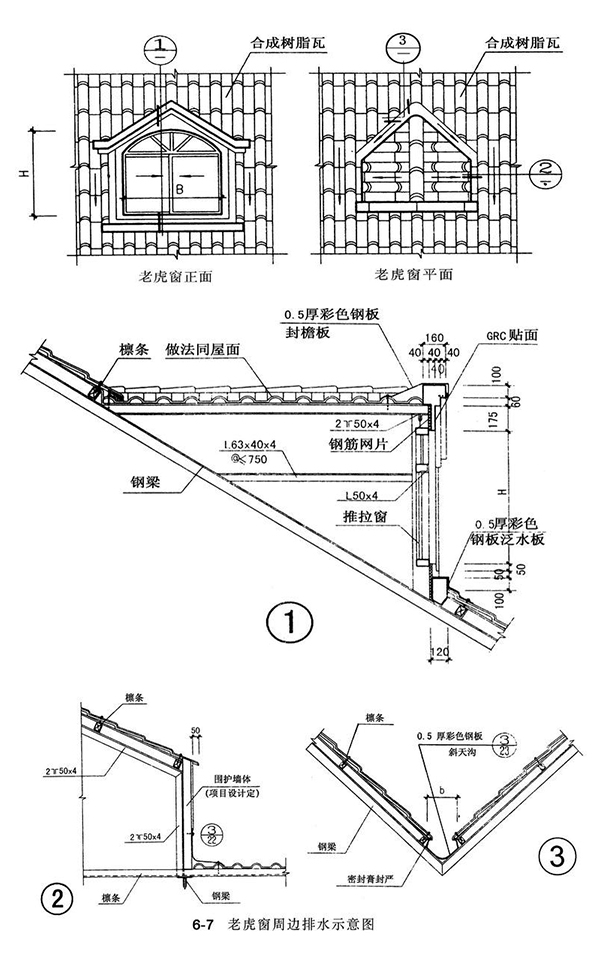

4、老虎窗周邊排水處理
為使老虎窗上面雨水有效排泄，應在老虎窗上方兩側設置排水槽，如圖所示。
